| 加工定制：是 | 品牌：台臣 | 型号：TC |
| 材质：不锈钢 | 连接形式：法兰 |

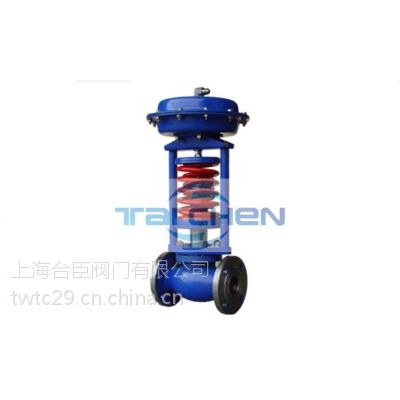

ZZYP、ZZYM、ZZYN自力式压力调节阀产品
自力式压力调节阀 主要特点自力式压力调节阀附带温罐可在350℃蒸汽下连续使用。上海一环流体控制设备有限公司生产的自力式压力调节阀被广泛用于城市供热、供暖系统及石油、化工、电力、冶金、食品、轻工等各种工业设备中气体、液体、蒸汽等介质的减压、泄阀，恒压。
自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵 敏，密封性好，压力设***波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列自力式调节阀有单座（ZZYP）、套筒 （ZZYM）、双座（ZZYN）三种结构：执行机构有薄膜式、活塞式二种：作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称 压力等级有PN1.6、4.0、6.4；阀体口径范围DN20~300；泄漏量等级有I***、IV级和VI能三档；流量特性为快开；压力分段调节从 15~250MPa。可按需要组合满足用户工况要求。自力式压力调节阀 技术参数和性能指标阀体ZG230-450、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
阀芯1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
阀座1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
阀杆1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
膜盖A3、1Cr18Ni9Ti填料：聚四氟乙烯、柔性石墨
膜片橡胶、耐油橡胶、氟橡胶
自力式压力调节阀 适用范围城建、化工、冶金、石油、制药、食品、饮料、环保
自力式压力调节阀 详细技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 额定行程L(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||
| 公称压力PN(Mpa) | 1.6、4.0 | |||||||||||||
| 压力调节范围（Kpa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500 | |||||||||||||
| 固有流量特性 | 快开 | |||||||||||||
| 调节精度() | ±5 | |||||||||||||
| 使用温度（℃） | ≤350 | |||||||||||||
| 允许 泄漏量 | 硬密封(1/h) | 单座：≤10-4×阀额定容量（Ⅳ级）、 双座和套筒：≤5×10-3阀额定容量（Ⅱ级） | ||||||||||||
| 软密封(m1/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 6.75 | 11.10 | 16.0 | ||||
| 减压比 | 10 | |||||||||||||
| 最小 | 1.25 | |||||||||||||
