| 加工定制：是 | 品牌：上海高阀/SHGF | 型号：ZXM |
| 材质：不锈钢 | 连接形式：法兰 | 适用介质：其他 |
产品概述

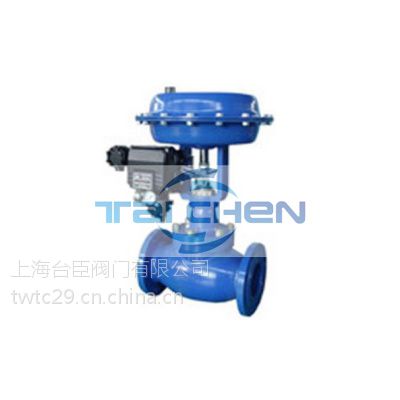

ZXM型新系列气动薄膜套筒调节阀是一种压力平衡式调节阀。配用多弹簧执行机构，总体结构紧凑、重量轻、稳定性好。流体通道呈～流线型、压降损失小，允许压差大，噪音小，流通能力大。广泛应用于***控制气体、液体、蒸汽等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大，压差大，泄漏量要求不高的场合。
>主要技术参数
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 系数KV | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等***比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||
膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||
公称通径DN（mm） | 250 | 300 | 350 | DN300或DN350应尽量选用双座或角行程阀 | ||||||||
额定流量 系数KV | 直线 | 1000 | 1650 | 2160 | ||||||||
等***比 | 900 | 1500 | 2000 | |||||||||
额定行程L（mm） | 100 | |||||||||||
膜片有效面积Ae（cm2） | 1600 | |||||||||||
弹簧范围Pr（Kpa） | 20～100、40～200、80～240 .可选用其它弹簧范围 | |||||||||||
气源压力PS（MPa） | 0.14、0.25、0.30 | |||||||||||
固有流量特性 | 直线、等***比 | |||||||||||
固有可调比R | 50 | |||||||||||
允许泄漏量 | 硬阀芯平衡型：Ⅲ级、Ⅳ级 软阀芯：Ⅵ级 | |||||||||||
公称压力 PN | Mpa | 1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0,15.0 | ||||||||||
Bar | 16, 25, 40, 64(63),100,160/20, 50, 110,150 | |||||||||||
Lb | ANSI: Class150、Class300、Class600、Class900 | |||||||||||
工作温度（0C） | 常温型 | -20～200、-40～250、-60～250 | ||||||||||
散热型 | -40～450、-60～450 | |||||||||||
高温型 | 450～560(使用高温材料) | |||||||||||
低温型 | -60～-100、-100～-200、-200～-250 | |||||||||||
调 节 切断型 | -40~150（阀芯夹PTFE） -60~200（阀芯夹增强PTFE） (压差大时不能使用软密封) | |||||||||||
