| 加工定制：是 | 品牌：上海高阀/SHGF | 型号：ZDLJM |
| 材质：不锈钢 | 连接形式：法兰 |

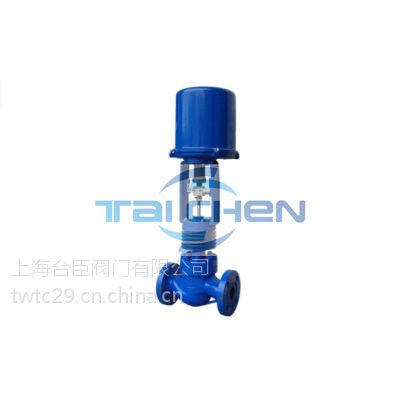

ZDLJM精小型电子式电动双座调节阀是由3610L系列电子式电动执行机构和低流阻直通单座调节机构组成（单座式）。电动执行机构内有伺服系统，无需另配伺服放大器，有输入信号入电源即可控制运转，连线简单。具有体积小，重量轻，流量大，调节精度高等优点。广泛应用于石油、化工、冶金、轻工等自动化程度比较高的行业中。
主要技术参数:
| 阀门主要技术参数 | |||||||||||||||
| 公称直径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||
| 阀座直径 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量 系数KV | 直线 | 1.8 | 2.8 | 4.4 | 4.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等***比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 行程MM | 16 25 40 60 | ||||||||||||||
| 流量特性 | 直线、等***比 | ||||||||||||||
| 公称压力Mpa | 0.6、1.6、4.0、6.4 | ||||||||||||||
| 工作温度(℃) | -20～200℃，-40～200，-40～450 | ||||||||||||||
| 配电子式 电动执行机构型号 | 361LSA-08 | 361LSA-20 | 361LSB-20 | 361LSB-50 | 361LSB-65 | ||||||||||
| 法兰尺寸、型式 | PN6、16按JB78-59光滑式;PN40、6416按JB/79.2-94凹式 | ||||||||||||||
| 阀体材质 | HT200、ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12MO2Ti | ||||||||||||||
| 上阀盖型式 | 普通式（常温式）；热片式（中温型） | ||||||||||||||
| 可调比 | 50：1 | ||||||||||||||
| 执行机构主要技术参数 | ||||
| 型号 | 额定输出力N | 速度mm/s | 电源：AC220V 50HZ±1% 输入信号：DC4-20MA DC1-5V （信号线用屏蔽线） 输出开度信号：DC-20MA 上盖防护等级：相当IP55 隔爆标志：Exd II BT4 | |
| 361LSA-08 | 800 | 4.2 | ||
| 361LSA-20 | 2000 | 2.1 | ||
| 361LSA-30 | 3000 | 3.5 | ||
| 361LSA-50 | 5000 | 1.7 | ||
| 361LSA-65 | 6500 | 3.4 | ||
