| 加工定制：是 | 品牌：台臣 | 型号：ZAZP |
| 材质：不锈钢 | 连接形式：法兰 |

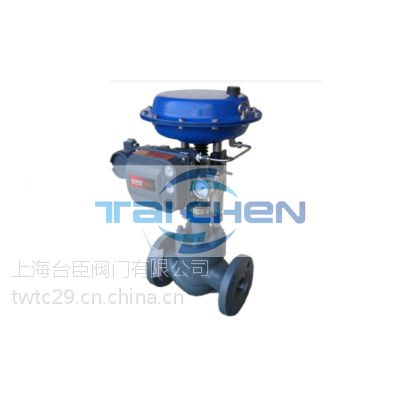

ZXP型新系列气动薄膜精小型单座调节阀采用顶导向结构，配用多弹簧薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失少、阀容量大、流量特性***、拆装方便等优点。该气动调节阀广泛应用于***控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温散热型等多个品种。产品公称压力等级有PN16、25、40、64(63)；20(Class150)、50(Class300)、110(Class600)口径范围DN15～250。适用流体温度由-250℃～+550℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性有线性或等***比。设计单位及用户可根据具体工况进行选择。
本公司产品可与国产ZMAP、ZMBP、ZJHP(精小型)、ZHAP、ZHBP、VP、HTS、ZHTS、HLS、HTS型等单座调节阀等效。单座调节阀在自控阀中代号为P。
□主要技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | ||||||||||||||||||||
| 阀座直径dn(mm) | 10 | 12 | 15 | 20 | 10 | 12 | 15 | 20 | 25 | 32 | 32 | 40 | 32 | 40 | 50 | ||||||||||
| 额定流量 系数(KV) | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 17.6 | 27.5 | 17.6 | 27.5 | 44 | |||||||||
| 等***比 | 1.6 | 2.5 | 4.0 | 6.3 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 16 | 25 | 16 | 25 | 40 | ||||||||||
| 额定行程L | 16 | 25 | |||||||||||||||||||||||
| 膜片有效面积Ae(cm2) | 280 | 400 | |||||||||||||||||||||||
| 公称通径DN(mm) | 65 | 80 | 100 | 125 | 150 | 200 | 250 | ||||||||||||||||||
| 阀座直径dn(mm) | 65 | 65 | 80 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 250 | |||||||||||||
| 额定流量 系数(KV) | 直线 | 69 | 69 | 110 | 69 | 110 | 176 | 275 | 275 | 440 | 440 | 690 | 1100 | ||||||||||||
| 等***比 | 63 | 63 | 100 | 69 | 100 | 160 | 250 | 250 | 400 | 400 | 630 | 900 | |||||||||||||
| 额定行程L | 40 | 60 | 100 | ||||||||||||||||||||||
| 膜片有效面积Ae(cm2) | 600 | 1000 | 1600 | ||||||||||||||||||||||
| 公称压力PN | MPa | 1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0 | |||||||||||||||||||||||
| Bar | 16，25，40，64(63)/20，50，110 | ||||||||||||||||||||||||
| Lb | ANSI：Class150、Class300、Class600 | ||||||||||||||||||||||||
| 固有流量特性 | 直线、等***比 | ||||||||||||||||||||||||
| 固有可调比(R) | 50:1 | ||||||||||||||||||||||||
| 弹簧(信号) 范围Pr(KPa) | 20～100、40～200、80～240、（20～60、60～100） | ||||||||||||||||||||||||
| 气源压力Ps（MPa） | 0.14/0.25/0.3 | ||||||||||||||||||||||||
| 允许泄漏量 | 硬阀芯：Ⅳ级(10-4×Kv) 软阀芯：Ⅵ级见GB/T4213-92 | ||||||||||||||||||||||||
| 工作 温度 t(℃) | 常温型 | -20～200、-40～250、-60～250 | |||||||||||||||||||||||
| 散热型 | 代号：S | -40～350、-60～350 | |||||||||||||||||||||||
| 高温型 | 代号：G | 350～550(选用高温材料) | |||||||||||||||||||||||
| 低温型 | 代号：D | D0：-60～-100、D1：-100～-200、D2：-200～-250 | |||||||||||||||||||||||
| 调节切断型 | 代号：Q | -40～150(阀芯夹增强PTFE) | |||||||||||||||||||||||
