| 加工定制：是 | 品牌：SMC | 型号：ZXSM |
| 材质：不锈钢 | 连接形式：法兰 |

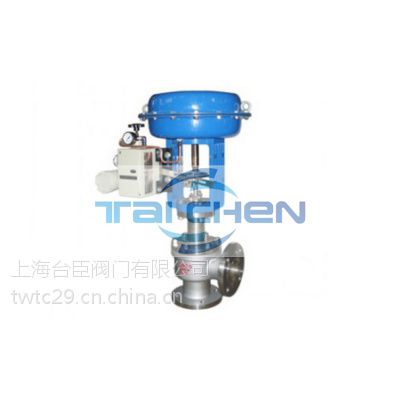

ZXSM型新系列气动薄膜角形套筒调节阀，相对于ZXSP型气动薄膜角形单座阀来说只是阀内件不一样，相对于气动薄膜套筒调节阀来说，只是阀体不一样。ZXSM气动调节阀使用在管道90°弯道处，用于代替ZXSP不能胜任高压差的场合。
□ZXSM型气动薄膜角形套筒调节阀基本结构
1、膜盖2、膜片3、弹簧4、推杆5、支架6、阀杆 7、阀盖8、阀芯9、套筒 10、阀体
□主要零件材料
| 零件名称 | 材 料 |
| 阀体、阀盖 | WCB(ZG230-450)WCC(ZG270-500)WC6(ZG15CrMo) CF8(304)CF8M(316)CF3(304L)CF3M(316L) |
| 阀芯、套筒 | 304(0Cr18Ni9)316(0Cr17Ni12Mo2)316L(00Cr17Ni14Mo2) 并堆焊司太莱合金 17-4PH(沉淀硬化型不锈钢) |
| 填料 | PTFE(聚四氟乙烯)R.TFE(增强聚四氟乙烯)Grafoil(柔性石墨) |
| 密封垫片 | XB350(石棉橡胶板)、PTFE、柔性石墨夹金属 |
| 膜盖 | A3(Q235镀漆或喷塑)304(特殊情况下采用) |
| 波纹膜片 | 丁腈橡胶夹增涤纶织 |
| 阀杆 | 304 316 316L 17-4PH |
可根据工况选用其它材料
□主要技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量 系数KV | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等***比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||
| 膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
| 公称通径DN(mm) | 250 | 300 | 350 | |||||||||
| 额定流量 系数KV | 直线 | 1000 | 1650 | 2160 | ||||||||
| 等***比 | 900 | 1500 | 2000 | |||||||||
| 额定行程L(mm) | 100 | |||||||||||
| 膜片有效面积Ae(cm2) | 1600 | |||||||||||
| 信号范围Pr(KPa) | 20～100、40～200、80～240 | |||||||||||
| 气源压力PS(MPa) | 0.14、0.25、0.30 | |||||||||||
| 固有流量特性 | 直线、等***比 | |||||||||||
| 固有可调比R | 50：1 | |||||||||||
| 允许泄漏量 | 硬阀芯平衡型：Ⅲ级、Ⅳ级 软阀芯：Ⅵ级 | |||||||||||
| 公称压力 PN | MPa | 1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0，15.0 | ||||||||||
| Bar | 16，25，40，64(63)，100，160/20，50，110，150 | |||||||||||
| Lb | ANSI: Class150、 Class300、 Class600、 Class900 | |||||||||||
| 工作温度 (℃) | 常温型 | -20～200、-40～250、-60～250 | ||||||||||
| 散热型 | -40～450、-60～450 | |||||||||||
| 高温型 | 450～560(使用高温材料) | |||||||||||
| 低温型 | -60～-100、-100～-200、-200～-250 | |||||||||||
| 调节切断型 | -40～150(阀芯夹PTFE) -60～200(阀芯夹增强PTFE) | |||||||||||
